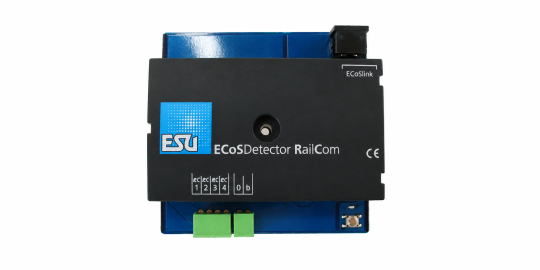

ESU 50098 – ECoSDetector RC 4-fach RailCom-Rückmeldemodul
ESU · Digitaltechnik · Neuware
Mit dem ECoSDetector 50098 überträgst du vier überwachte Gleisabschnitte mit RailCom-Adressenerkennung an deine unterstützte Zentrale. Dadurch wird der Anlagenzustand im Stellpult oder in einer passenden Steuerungssoftware nutzbar.
Produktspezifikationen
Identifikation
Technik und Ausstattung
Ausführung und Anschlüsse
Elektrische Werte und Steuerung
Abmessungen und Einbau
Welche Ausführung passt zu deinem Vorhaben?
- ECoSDetector 50094: 16 Eingänge, wahlweise für Stromfühler oder Kontakte; vier davon mit RailCom.
- ECoSDetector Standard 50096: 16 Kontakteingänge; keine Stromfühler und keine RailCom-Erkennung.
- ECoSDetector RC 50098 – dieser Artikel: Vier Stromfühler mit RailCom auf allen vier Eingängen.
Vor dem Einbau prüfen
- Plane zuerst, welche Gleisabschnitte oder Kontakte getrennt angezeigt werden sollen. Ein Eingang entspricht einer getrennt auswertbaren Meldung.
- ECoSlink muss von deiner Zentrale unterstützt werden. DCC als Gleisformat allein macht einen Rückmelder nicht zu einem passenden Busgerät.
- Für die Lokadressenerkennung müssen Fahrzeugdecoder, Zentrale und Gleisversorgung RailCom unterstützen. Ein stromloser Wagen wird durch einen Stromfühler nicht automatisch erkannt.
Einrichten und ausprobieren
- Anlage abschalten und Meldeabschnitte beziehungsweise Kontakte nach Herstellerplan verdrahten.
- Rückmeldemodul mit dem ECoSlink-Bus verbinden und in der Zentrale zuordnen.
- Jeden Abschnitt oder Kontakt einzeln auslösen und kontrollieren, ob genau die geplante Meldung erscheint.
Sinnvoll ergänzen
Das ECoSlink Terminal ergänzt bei Bedarf Busanschlüsse. Für die Fahrzeugerkennung brauchst du entsprechend eingerichtete RailCom-Decoder.
Lieferumfang
- ESU 50098 – ECoSDetector RC 4-fach RailCom-Rückmeldemodul
- ECoSDetector RC, Anschlussklemmen, ECoSlink-Buskabel und Bedienungsanleitung
Alles auf einem Blatt
Du kannst dir die Angaben zu diesem Artikel als PDF herunterladen – zum Ausdrucken oder für deine Sammlungsunterlagen.
PDF-Datenblatt zu Art.-Nr. N10672
Gut zu wissen: Trenne vor Einbau oder Änderungen an der Verdrahtung alle Stromversorgungen. Halte die Anschluss-, Spannungs- und Stromgrenzen der beteiligten Geräte ein. Maßgeblich sind Produktkennzeichnung und Herstelleranleitung.
Herstellerabbildung; die Ausführung kann in Details vom Foto abweichen. Fahrzeuge, Gleise, Gebäude, Figuren, Werkzeuge und weiteres abgebildetes Zubehör gehören nur zum Lieferumfang, wenn sie dort ausdrücklich genannt sind.
