NeuwareArt.-Nr. N11945Hersteller-Nr. LoDi101

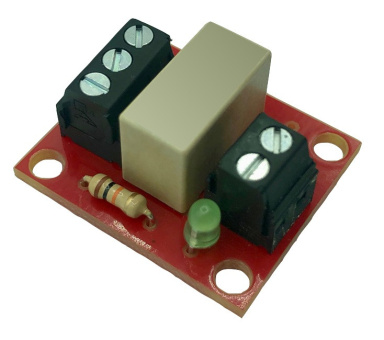

Lokstoredigital LoDi101 – LoDi-Switcher mit monostabilem Relais
Der LoDi-Switcher ist ein monostabiles Relaismodul zum potentialfreien Schalten von Gleisabschnitten und anderen geeigneten Verbrauchern.
monostabiles Relaispassend zum gewünschten Schaltverhalten
Bis 2 A Schaltstromfür geeignete Verbraucher
12–24 V AC/DCfür die Relaisspule
FabrikneuUngeöffnet und originalverpackt
Neuware mit SicherheitGesetzliche Gewährleistung und Rechnung mit ausgewiesener Umsatzsteuer
BraucheModellbahnMit Erfahrung ausgewählt. Aus Überzeugung verkauft.
Passt das zu meinem System oder Projekt?
Der monostabile LoDi-Switcher schaltet galvanisch getrennte Stromkreise und fällt ohne Ansteuerung in die Grundstellung zurück. Das passt zu zeitabhängigen oder bewusst rückfallenden Funktionen.
Besondere LoDi-HighlightsRelaisplatine mit LED-Anzeige, Schaltleistung bis 2 A und Spulenansteuerung 12 bis 24 V AC/DC. Geeignet zum Stromlosschalten und Umschalten von Zwei- und Dreileiterbereichen.
Gleichstrom- oder Wechselstromsystem Für Zweileiter-Gleichstrom- und Dreileiter-Wechselstromanlagen, sofern Spannung und Strom innerhalb der Grenzwerte liegen. Relaiskontakte sind gleisformatunabhängig.
Digitalformate und Steuerung Kein eigener Digitaldecoder und keine Adresse. Für digitale Bedienung ist ein passender LoDi-Operator oder DCC-Schaltdecoder erforderlich.
Passende LoDi-Ergänzungen Je nach Aufgabe mit Shift-Commander und passendem Operator kombinieren. Die bi- oder monostabile Variante wird nach gewünschtem Rückfallverhalten gewählt.
Produktspezifikationen
Hersteller Lokstoredigital
Hersteller-Artikelnummer LoDi101
Produkttyp monostabiles Relaismodul
Relaisart Monostabil
Schaltstrom Bis zu 2 A
Anschluss-Spannung der Spule 12–24 V AC/DC
Ansteuerung Über einen herkömmlichen Decoder
LED-Anzeige Ja, zur Anzeige der Relaisansteuerung
Länge ca. 26 mm
Breite ca. 22 mm
Höhe ca. 13 mm
Gewicht ca. 4 g
Artikelzustand Neuware, originalverpackt
Anwendung
Zu schaltenden Stromkreis spannungsfrei mit den Relaiskontakten verbinden und Spule über einen passenden Decoder ansteuern. Vor Inbetriebnahme Schaltstrom, Spannung und gewünschtes Relaisverhalten prüfen.
Lieferumfang
- 1 × LoDi-Switcher monostabil
Alles auf einem BlattDu kannst dir alle Angaben zu diesem Artikel als PDF herunterladen – praktisch zum Ausdrucken oder für deine Sammlungsunterlagen.PDF-Datenblatt zu Art.-Nr. N11945 Gut zu wissen: Kein Spielzeug. Modellbahnartikel und Kleinteile von Kindern fernhalten und nur entsprechend den Herstellerhinweisen verwenden. Maßgeblich sind die Angaben auf Produkt und Verpackung. Abgebildete Kabel, Netzteile, Decoder, Fahrzeuge, Gleise und weitere Ausstattung gehören nur zum Lieferumfang, wenn sie ausdrücklich genannt sind.
Herstellerabbildung. Die Ausführung kann in Details vom Foto abweichen.
