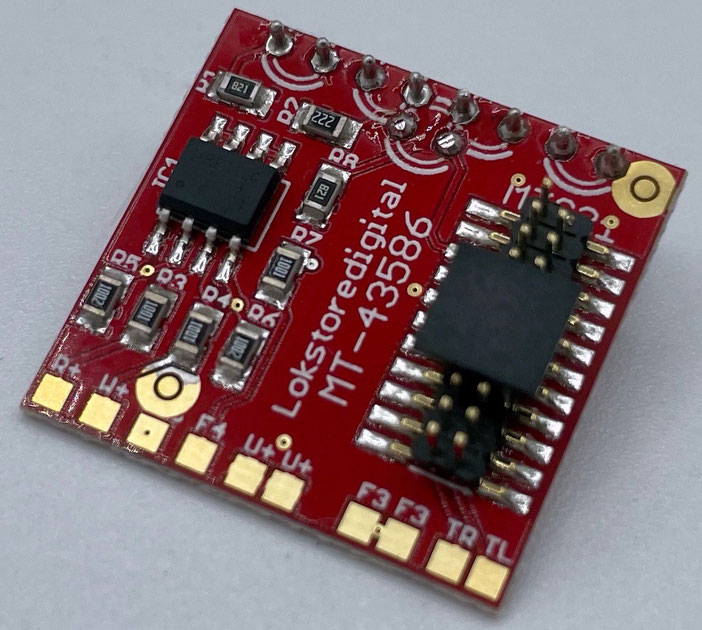

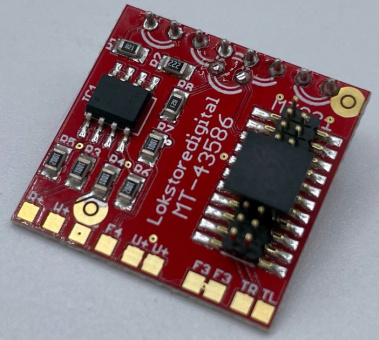

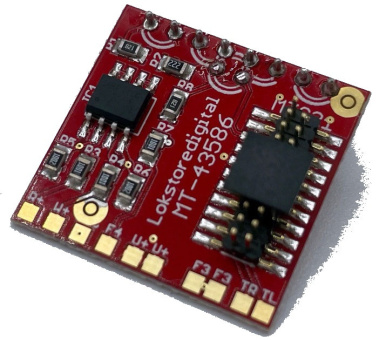

LoDi-MT-43586 Dosto V2 – Digitale Umrüstplatine für Märklin® und Trix® Doppelstockwagen
Mit der LoDi-MT-43586 Dosto V2 kannst Du ausgewählte Märklin® und Trix® Doppelstock-Steuerwagen komfortabel für den digitalen Betrieb umrüsten. Die passgenaue Adapterplatine ersetzt die vorhandene Elektronik und bietet Dir eine 21-polige MTC-Schnittstelle, sodass Du den passenden Lok- oder Funktionsdecoder selbst auswählen kannst.
Damit erhältst Du eine flexible Basis für die individuelle Digitalisierung Deines Doppelstockwagens. Neben der Stirnbeleuchtung bietet die Platine zusätzliche Funktionen wie eine Führerstandsbeleuchtung, eine Vorbereitung für Fernlicht sowie einen separaten Anschluss für die Innenraumbeleuchtung.
Deine Vorteile auf einen Blick
-
Passgenaue Umrüstplatine: Speziell für ausgewählte Märklin® und Trix® Doppelstockwagen entwickelt
-
21-polige MTC-Schnittstelle: Du kannst den passenden Decoder selbst auswählen
-
Freie Decoderwahl: Kompatibel mit gängigen Lok- und Funktionsdecodern mit 21-poligem Anschluss
-
Digitale Stirnbeleuchtung: Gelbe/rote beziehungsweise weiße/rote Beleuchtung digital schaltbar
-
Führerstandsbeleuchtung: Bereits auf der Platine vorbereitet
-
Fernlicht vorbereitet: Zusätzlicher Ausgang für die Nachrüstung von Fernlicht
-
Innenraumbeleuchtung anschließbar: Separate Ansteuerung über einen Decoderausgang möglich
-
Zugzielanzeige integrierbar: Vorhandene Anzeige kann weiter genutzt werden
-
Keine zusätzlichen LED-Vorwiderstände nötig: Die erforderlichen Vorwiderstände sind bereits auf der Platine integriert
-
Für positiv und negativ angesteuerte LEDs: Flexible Anschlussmöglichkeiten für unterschiedliche LED-Ausführungen
-
Schleiferumschaltung kann entfallen: Durch den Umbau lässt sich die werksseitige Umschaltung entfernen
-
Weniger Rollwiderstand: Der Wegfall der Schleiferumschaltung kann die Laufeigenschaften des Wagens verbessern
-
Stromführende Kupplungen nutzbar: Innenbeleuchtung kann bei entsprechender Auslegung in weitere Wagen weitergeführt werden
-
Passgenaue Bauform: Für eine saubere Integration in den vorgesehenen Doppelstockwagen
-
Einfache Montage: Für erfahrene Modellbahner mit Lötkenntnissen gut umsetzbar
Mehr Funktionen mit Deinem Wunschdecoder
Ein großer Vorteil der LoDi-MT-43586 Dosto V2 ist die 21-polige MTC-Schnittstelle.
Du bist dadurch nicht auf einen bestimmten Decoder festgelegt, sondern kannst selbst entscheiden, welcher geeignete Lok- oder Funktionsdecoder in Deinem Wagen zum Einsatz kommt.
Bei einem typischen Funktionsmapping können beispielsweise folgende Funktionen realisiert werden:
F0: Stirnbeleuchtung gelb/rot beziehungsweise weiß/rot
F1: Zugzielanzeige
F2: Führerstandsbeleuchtung
F3: Innenraumbeleuchtung
F4: Vorbereitung für ein separates Fernlicht
Die tatsächliche Funktionsbelegung kannst Du abhängig vom verwendeten Decoder individuell anpassen.
Für welche Modelle geeignet?
Die LoDi-MT-43586 Dosto V2 ist laut Hersteller unter anderem für folgende Märklin® Modelle geeignet:
43586, 43583, 43599, 00763, 43475, 43476, 43570, 43575, 43470, 43576, 26533, 43573, 78478, 78379
Für folgende Trix® Modelle ist die Platine ebenfalls vorgesehen:
24324, 24508, 21246
Sollte Deine konkrete Artikelnummer nicht aufgeführt sein, empfiehlt sich vor dem Umbau eine Prüfung der Kompatibilität.
Technische Daten
Produkt: LoDi-MT-43586 Dosto V2
Produkttyp: Digitale Umrüst- und Adapterplatine
Einsatzbereich: Märklin® und Trix® Doppelstockwagen
Decoder-Schnittstelle: 21-polige MTC-Schnittstelle
Decoder: Gängige Lok- und Funktionsdecoder mit 21-poligem MTC-Anschluss
Stirnbeleuchtung: Gelb/Rot beziehungsweise Weiß/Rot, abhängig von der vorhandenen Fahrzeugbeleuchtung
Führerstandsbeleuchtung: Vorbereitet
Fernlicht: Vorbereitet
Innenraumbeleuchtung: Anschluss vorhanden
LED-Vorwiderstände: Bereits auf der Platine integriert
LED-Ansteuerung: Für positiv und negativ angesteuerte LEDs geeignet
Länge: ca. 24,5 mm
Breite: ca. 24 mm
Höhe: ca. 23,5 mm inklusive LED-Anzeige
Gewicht: ca. 11 g
Lieferumfang
1 × LoDi-MT-43586 Dosto V2 Umrüstplatine
Hinweis: Der benötigte 21-polige Lok- oder Funktionsdecoder ist nicht im Lieferumfang enthalten und muss separat ausgewählt werden. Für den Umbau sind grundlegende Lötkenntnisse und entsprechendes Werkzeug erforderlich.
