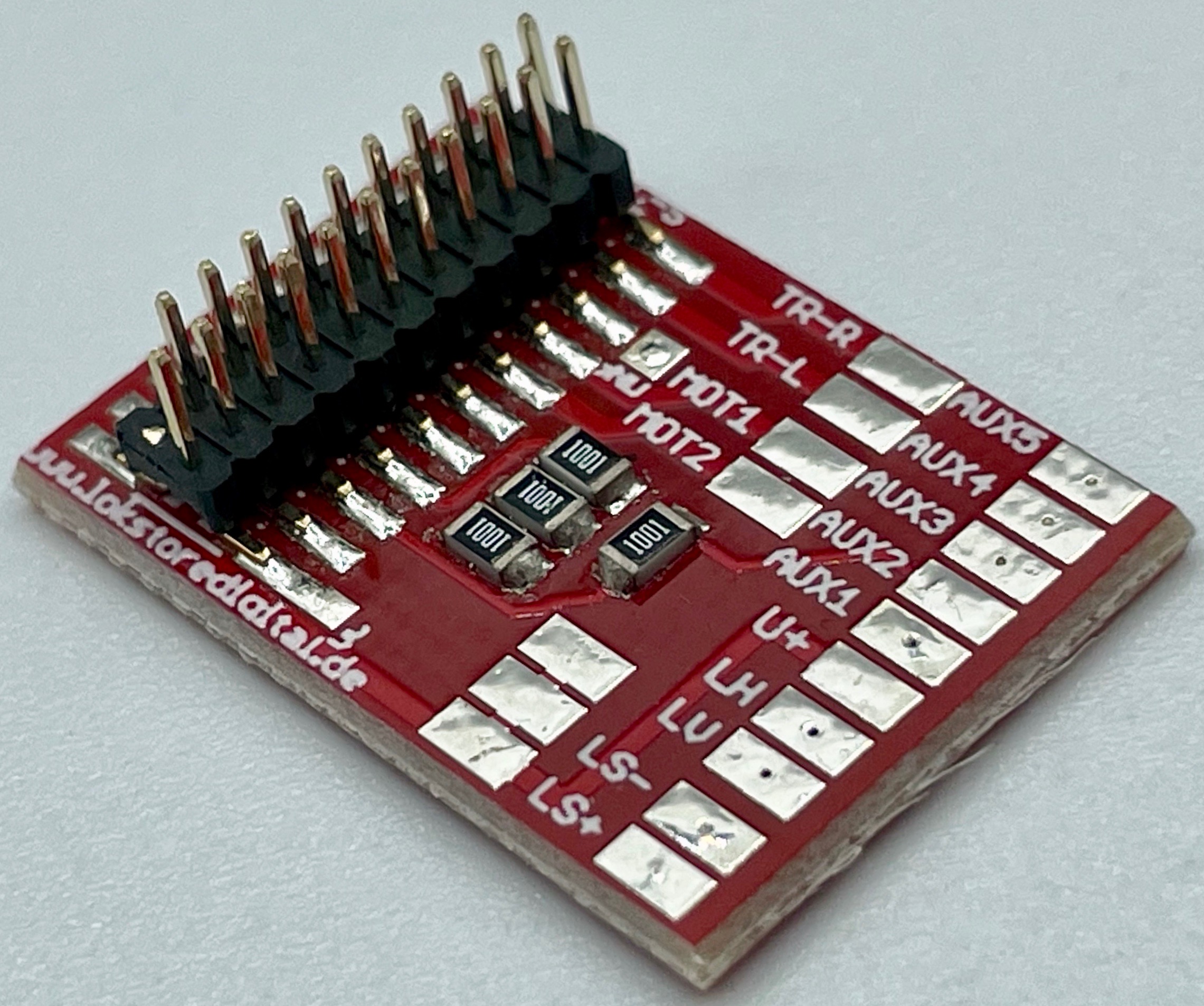

LoDi-21MTC-S Platine – Schnelle und saubere Umrüstung auf 21-polige Decoder
Mit der LoDi-21MTC-S Platine kannst Du ältere Lokomotiven einfach und flexibel auf moderne 21-polige Lok- und Sounddecoder umrüsten. Die kompakte Platine bietet Dir eine standardisierte 21-polige MTC-Schnittstelle und führt die benötigten Anschlüsse übersichtlich auf die Platine.
Der entscheidende Vorteil der LoDi-21MTC-S gegenüber einer einfachen 21MTC-Schnittstellenplatine: Für die Lichtausgänge Licht vorne, Licht hinten, AUX1 und AUX2 sind bereits 1-kΩ-Vorwiderstände integriert. Dadurch kannst Du in vielen Umbauten vorhandene LEDs direkt anschließen, ohne zusätzliche Widerstände in der Lok verkabeln zu müssen.
Die Platine ist unabhängig von der Spurweite sowie vom 2- oder 3-Leiter-System einsetzbar und eignet sich sowohl für Lokomotiven mit als auch ohne Sound.
Deine Vorteile auf einen Blick
-
21-polige MTC-Schnittstelle: Für gängige 21-polige Lok- und Sounddecoder
-
Integrierte 1-kΩ-Vorwiderstände: Für Licht vorne, Licht hinten, AUX1 und AUX2
-
LEDs direkt anschließbar: Zusätzliche Vorwiderstände sind für diese Ausgänge in der Regel nicht erforderlich
-
Sauberer Umbau: Übersichtlichere und aufgeräumte Verkabelung in der Lok
-
Schnelle Digitalisierung: Ideal für die Umrüstung älterer Lokomotiven
-
Freie Decoderwahl: Du kannst selbst entscheiden, welchen passenden 21-poligen Decoder Du einsetzen möchtest
-
Für Sounddecoder geeignet: Auch für Lokomotiven mit Soundausstattung einsetzbar
-
Platzsparend: Kompakte Bauform für individuelle Umbauten
-
Alle wichtigen Anschlüsse verfügbar: Flexible Anschlussmöglichkeiten für Motor, Gleis, Beleuchtung und Lautsprecher
-
Für verschiedene Spurweiten: Unabhängig von der Spurgröße einsetzbar
-
2-Leiter und 3-Leiter: Für beide Gleissysteme geeignet
-
Ideal für LED-Beleuchtung: Besonders praktisch bei der Umrüstung auf moderne LED-Beleuchtung
-
Professionelle Verkabelung: Sorgt für eine strukturierte und übersichtliche Installation
Integrierte Vorwiderstände – der große Vorteil der LoDi-21MTC-S
Bei der LoDi-21MTC-S sind bereits 1-kΩ-Widerstände für vier Lichtausgänge integriert:
Licht vorne: 1-kΩ-Vorwiderstand integriert
Licht hinten: 1-kΩ-Vorwiderstand integriert
AUX1: 1-kΩ-Vorwiderstand integriert
AUX2: 1-kΩ-Vorwiderstand integriert
Das ist besonders praktisch, wenn Du eine Lokomotive mit LED-Beleuchtung umrüstest. Du musst die benötigten Vorwiderstände für diese vier Ausgänge nicht zusätzlich in die Lok einbauen.
Dadurch wird die Verkabelung deutlich übersichtlicher und der Umbau kann schneller und sauberer durchgeführt werden.
Anschlussmöglichkeiten
Die Platine stellt die relevanten Anschlüsse für den Decoderumbau bereit.
Je nach verwendetem Decoder und Lokomotivmodell kannst Du unter anderem folgende Funktionen anschließen:
Gleis rechts / links: Anschluss an die Stromabnahme der Lok
Motor 1 / Motor 2: Anschluss des Lokmotors
Licht vorne: Anschluss der vorderen Beleuchtung mit integriertem 1-kΩ-Widerstand
Licht hinten: Anschluss der hinteren Beleuchtung mit integriertem 1-kΩ-Widerstand
U+: Gemeinsamer Pluspol
AUX1: Schaltbarer Funktionsausgang mit integriertem 1-kΩ-Widerstand
AUX2: Schaltbarer Funktionsausgang mit integriertem 1-kΩ-Widerstand
Lautsprecher: Anschlussmöglichkeit für einen geeigneten Lautsprecher bei Verwendung eines Sounddecoders
Damit bietet Dir die Platine eine flexible Grundlage für individuelle Digitalumbauten.
Technische Daten
Produkt: LoDi-21MTC-S Platine
Produkttyp: Decoder-Schnittstellenplatine für Lokomotivumbauten
Decoder-Schnittstelle: 21-polige MTC-Schnittstelle
Geeignet für: 21-polige Lok- und Sounddecoder
Vorwiderstände: 1 kΩ integriert an Licht vorne, Licht hinten, AUX1 und AUX2
Gleisversorgung: Für Wechsel-, Gleich- und Digitalspannung
Spannungsbereich: 0–24 V AC/DC/Digitalspannung
Spurweite: Unabhängig von der Spurgröße
Gleissystem: Für 2-Leiter- und 3-Leiter-Systeme geeignet
Länge: ca. 23 mm
Breite: ca. 16 mm
Höhe: ca. 13 mm, abhängig vom verwendeten Decoder
Gewicht: ca. 2 g
Lieferumfang
1 × LoDi-21MTC-S Platine
Hinweis: Der benötigte 21-polige Lok- oder Sounddecoder ist nicht im Lieferumfang enthalten und muss separat ausgewählt werden. Die Platine darf nicht direkt auf Metall montiert werden. Zwischen Platine und Lokgehäuse ist eine ausreichende Isolation erforderlich.
