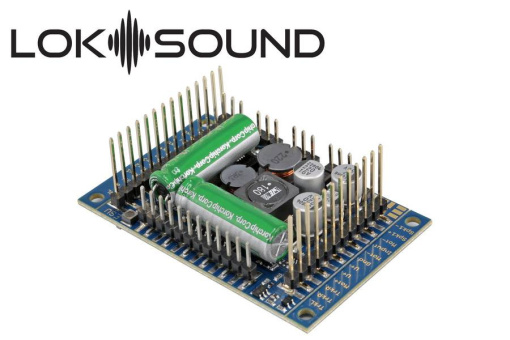

ESU 58515 – LokSound 5 XL Leerdecoder mit Stiftleisten für Spur 1 und G
Mit dem ESU LokSound 5 XL 58515 steuerst du Motor, Beleuchtung und die Geräusche deiner Lok. Diese Ausführung hat den Anschluss Stiftleisten. Vergleiche vor dem Einbau den Anschluss und den verfügbaren Platz in deinem Fahrzeug.
Produktspezifikationen
Identifikation
Modell und Einordnung
Technik und Ausstattung
Ausführung und Anschlüsse
Elektrische Werte und Steuerung
Abmessungen und Einbau
Vor dem Einbau prüfen
- Digitalformat: Diese Ausführung unterstützt DCC, Motorola, Selectrix und M4. Ein gemeinsames Format mit deiner Zentrale ist Voraussetzung. M4 bezeichnet ESUs mfx-kompatiblen Betrieb.
- Anschluss und Platz: Stiftleisten muss zur Fahrzeugplatine passen. Plane zusätzlich Platz für Kabel und Isolierung sowie Lautsprecher und Schallkapsel.
- Motor prüfen: Der Motorstrom muss innerhalb der Decodergrenze bleiben. Bei älteren Allstrommotoren ist vor dem Anschluss der Umbau mit einem passenden Permanentmagneten nötig. Motoranschlüsse dürfen keinen ungewollten Kontakt zu Gleisanschlüssen oder Fahrzeugmasse haben.
- Soundprojekt einplanen: du erhältst einen Leerdecoder. Das zum Vorbild passende ESU-Soundprojekt wird mit einem LokProgrammer aufgespielt. Die Lautsprecherimpedanz – angegeben in Ohm – muss zum Soundausgang passen.
Funktionen verständlich erklärt
- Lastregelung: Der Decoder gleicht Belastungsänderungen am Motor aus. Mit Autotune lässt sich die Regelung an den Motor anpassen; führe die Einmessfahrt nur nach Anleitung auf einem freien Gleisabschnitt durch.
- Funktionstasten zuordnen: Du legst fest, welche Taste welches Licht oder welche Zusatzfunktion schaltet. Diese Zuordnung heißt Function Mapping.
- RailCom: Eine entsprechend ausgerüstete Zentrale kann Decoderinformationen auslesen. RailComPlus ermöglicht bei unterstützten Zentralen die automatische Anmeldung; es ersetzt keine Gleisbesetztmelder.
- Bremsabschnitte: Für einen automatischen Halt müssen Bremsverfahren, Decoder-Einstellung und Anlagenverdrahtung zusammenpassen. Die Anleitung beschreibt unter anderem den Einsatz von ABC-Bremsstrecken.
- Funktionsausgänge: Verstärkte Ausgänge können passende Verbraucher innerhalb ihrer Stromgrenze versorgen. Logikpegelausgänge liefern dagegen nur ein Steuersignal und benötigen bei solchen Verbrauchern eine zusätzliche Verstärkung.
Einrichten und ausprobieren
- Strom abschalten: Nimm das Fahrzeug vom Gleis und öffne es nach Fahrzeuganleitung. Prüfe die Einbaulage des bisherigen Blindsteckers oder Decoders.
- Anschließen: Setze den passenden Stecker ohne Kraft ein oder verdrahte nach ESU-Anschlussplan. Isoliere offene Lötstellen und halte Kabel von beweglichen Teilen fern.
- Ersten Test durchführen: Prüfe den Einbau zunächst am Programmiergleis. Teste Fahrtrichtung, Licht und langsame Fahrt mit den Grundeinstellungen, bevor du weitere Werte änderst.
- Gezielt einstellen: Passe Adresse und Funktionstasten an dein Fahrzeug an. Sichere bewährte Einstellungen, damit du Änderungen zurückverfolgen kannst.
Zubehör beim Einbau einplanen
Für die Software- und Soundeinrichtung ist der ESU LokProgrammer geeignet. Bei dieser Baugröße ist ein PowerPack bereits integriert. Für einen Test am Profi-Prüfstand ist die passende Großbahn-Erweiterung erforderlich.
So planst du passend
Orientierung zu Decoderwahl und Einbau findest du in der Werkbank Digitaltechnik. Die ESU-Produktwelt und der Ratgeber Analog oder digital? erklären dir die Systemgrundlagen.
Lieferumfang
ESU 58515 – LokSound 5 XL Leerdecoder mit Stiftleisten für Spur 1 und G
- 1 × ESU 58515 LokSound 5 XL Leerdecoder mit Stiftleisten. Ein Soundprojekt und Lautsprecher sind nicht Bestandteil dieses Angebots.
Alles auf einem Blatt
Du kannst dir die Angaben zu diesem Artikel als PDF herunterladen – zum Ausdrucken oder für deine Sammlungsunterlagen.
PDF-Datenblatt zu Art.-Nr. N12160
Gut zu wissen: Trenne vor Einbau oder Änderungen an der Verdrahtung alle Stromversorgungen. Halte die Anschluss-, Spannungs- und Stromgrenzen der beteiligten Geräte ein. Maßgeblich sind Produktkennzeichnung und Herstelleranleitung.
Herstellerabbildung; die Ausführung kann in Details vom Foto abweichen. Fahrzeuge, Gleise, Gebäude, Figuren, Werkzeuge und weiteres abgebildetes Zubehör gehören nur zum Lieferumfang, wenn sie dort ausdrücklich genannt sind.
