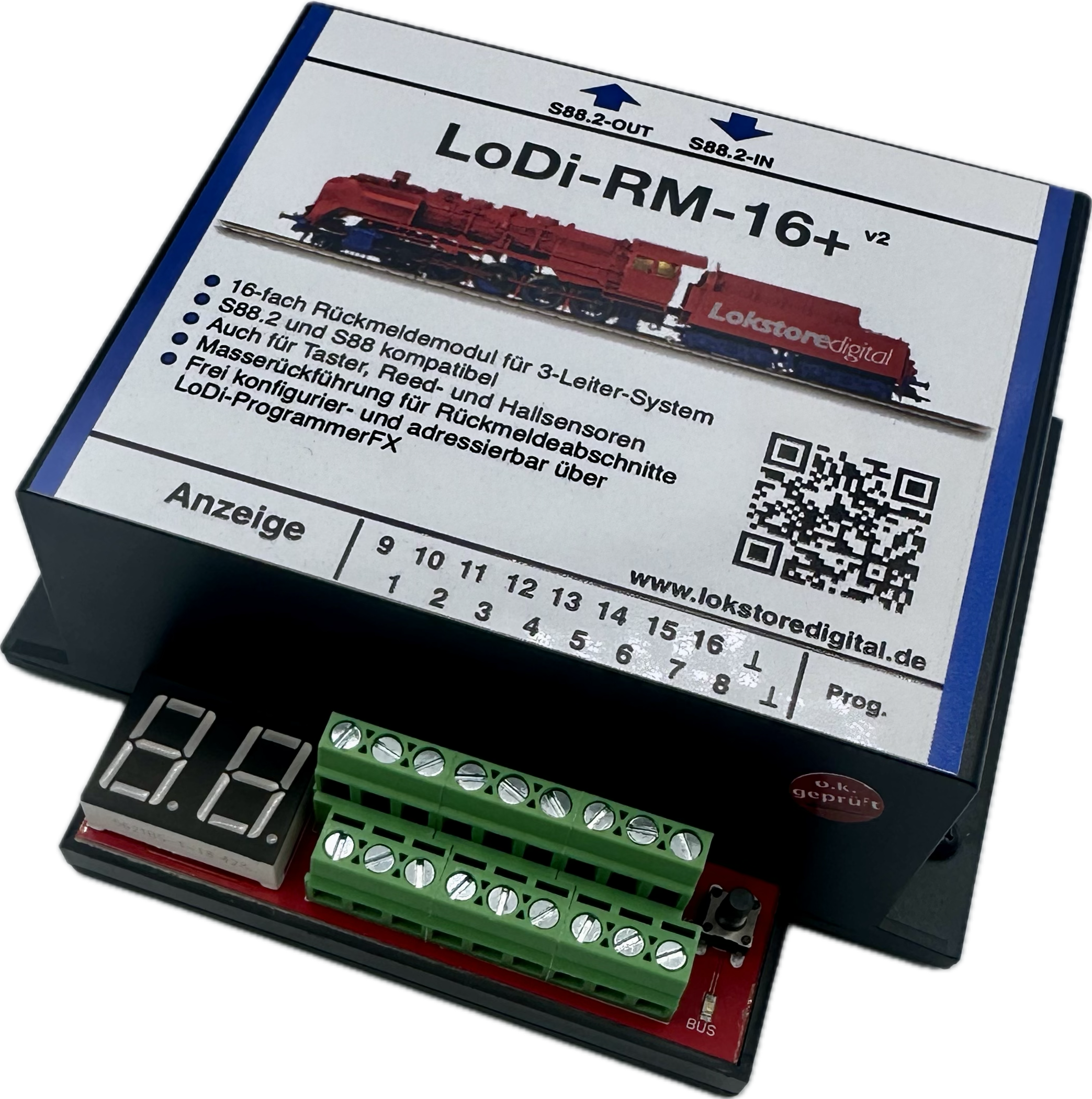

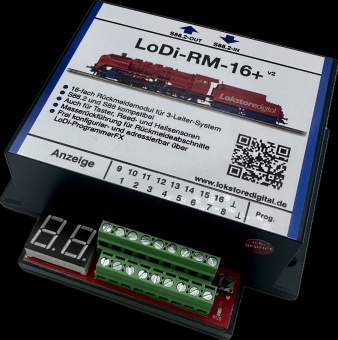

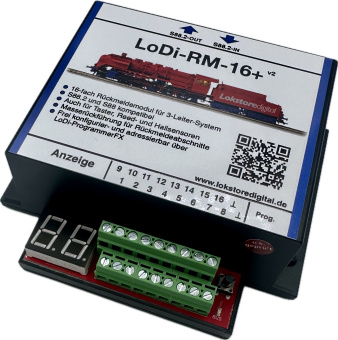

LoDi-RM-16+ v2 – 16-fach Rückmeldemodul für 3-Leiter-Anlagen, Reedkontakte und Hallsensoren
Mit dem LoDi-RM-16+ v2 erhältst Du ein vielseitig einsetzbares 16-fach Rückmeldemodul für Deine digitale Modellbahn. Das Modul wurde speziell für 3-Leiter-Systeme entwickelt und eignet sich darüber hinaus für die Rückmeldung über Reedkontakte, Hallsensoren, Taster und Endschalter.
Ein besonderes Merkmal ist der integrierte Diodentrick: Bei 3-Leiter-Anlagen führt der LoDi-RM-16+ v2 die Masse auf die getrennte Rückmeldeseite zurück. Dadurch kann eine verbesserte Stromversorgung der Lokomotiven im überwachten Gleisabschnitt erreicht werden.
Durch die Unterstützung des modernen S88.2-Busses und die im Modul gespeicherte, feste Adresse kannst Du den LoDi-RM-16+ v2 innerhalb des S88.2-Busses flexibel verschieben, ohne anschließend die Adressierung in Deiner Modellbahn-Steuersoftware anpassen zu müssen.
Deine Vorteile auf einen Blick
-
16-fach Rückmeldemodul: Überwacht bis zu 16 Rückmeldekanäle in einem kompakten Modul
-
Ideal für 3-Leiter-Anlagen: Speziell für die Rückmeldung im 3-Leiter-System entwickelt
-
Integrierter Diodentrick: Führt bei 3-Leiter-Anlagen die Masse auf die getrennte Rückmeldeseite zurück
-
Verbesserte Stromversorgung: Die Rückführung der Masse kann die Stromversorgung der Lokomotiven im Meldeabschnitt verbessern
-
Vielseitig einsetzbar: Auch für Reedkontakte, Hallsensoren, Taster und Endschalter geeignet
-
Für Car-Systeme: Kann zur Rückmeldung von Reed- oder Hallsensoren in geeigneten Car-System-Anwendungen eingesetzt werden
-
Weichenrückmeldung: Auch zur Rückmeldung von Weichen über Endschalter verwendbar
-
S88.2-Unterstützung: Für den modernen S88.2-Rückmeldebus entwickelt
-
Feste Moduladresse: Die S88.2-Adresse wird direkt im Modul gespeichert
-
Freie Positionierung: Das Modul kann innerhalb des S88.2-Busses verschoben werden, ohne dass die Softwareadressierung angepasst werden muss
-
S88N-kompatibel: Auch in bestehenden S88N-Systemen einsetzbar
-
Abwärtskompatibel: Mit entsprechendem Adapter auch an älteren S88-Bussen verwendbar
-
Individuelle Bezeichnungen: Modul und alle 16 Kanäle können mit eigenen Namen versehen werden
-
Displayanzeige: Direkte Kontrolle der Rückmelder und Anzeige der Moduladresse
-
Einfache Konfiguration: Einrichtung über LoDi-ProgrammerFX
-
Firmware-Updates: S88.2-fähige Module können über den Bus aktualisiert werden
-
Moderne 32-Bit-Technik: Die v2-Version arbeitet mit einer leistungsfähigen 32-Bit-ARM-CPU
-
Schnellere Abfrage: Kürzere Abfragezeiten gegenüber der Vorgängergeneration
-
Robustere Signalerkennung: Die neue CPU sorgt für eine verbesserte Verarbeitung der Eingangssignale
-
Kompatibel zu bestehenden Installationen: Anschlüsse, Protokolle und Verhalten bleiben gegenüber der bisherigen Version unverändert
-
Für alle gängigen Spurweiten: Geeignet für unterschiedliche Modellbahn-Baugrößen
Warum der LoDi-RM-16+ v2 besonders für Einsteiger interessant ist
Bei einer digitalen Modellbahn ist die Rückmeldung eine wichtige Grundlage für eine automatisierte und zuverlässige Steuerung. Deine Modellbahnsoftware muss beispielsweise wissen, ob ein Gleisabschnitt belegt ist, ob eine Weiche ihre Position erreicht hat oder ob ein Sensor ausgelöst wurde.
Der LoDi-RM-16+ v2 bietet Dir hierfür 16 Rückmeldekanäle in einem einzigen Modul.
Besonders interessant ist die Vielseitigkeit: Du kannst das Modul nicht nur für die klassische Gleisbelegtmeldung einer 3-Leiter-Anlage verwenden. Auch Taster, Reedkontakte, Hallsensoren und Endschalter lassen sich als Eingangssignale nutzen.
Damit kannst Du mit einem einzigen Rückmeldemodul ganz unterschiedliche Aufgaben auf Deiner Modellbahnanlage realisieren.
16 Rückmeldekanäle – viele Möglichkeiten
Der LoDi-RM-16+ v2 verfügt über insgesamt 16 unabhängige Rückmeldekanäle.
Je nach Anlagenkonzept kannst Du diese beispielsweise für:
-
Gleisbesetztmeldungen
-
Reedkontakte
-
Hallsensoren
-
Taster
-
Weichenrückmeldungen über Endschalter
-
Car-System-Anwendungen
einsetzen.
So kannst Du mit einem einzigen Modul zahlreiche Rückmeldungen zentral erfassen und an Deine Modellbahn-Steuersoftware übertragen.
Gerade bei größeren Anlagen ist die hohe Anzahl an Eingängen praktisch, da Du viele Rückmeldestellen mit vergleichsweise wenigen Modulen realisieren kannst.
Speziell für 3-Leiter-Modellbahnen entwickelt
Der LoDi-RM-16+ v2 wurde speziell für den Einsatz im 3-Leiter-System entwickelt.
Ein besonderes Merkmal ist der integrierte Diodentrick. Dabei wird die Masse auf die getrennte Rückmeldeseite zurückgeführt.
Der Vorteil: Die Rückmeldeseite erhält eine zusätzliche Masseverbindung, wodurch die Stromversorgung der Lokomotiven im überwachten Meldeabschnitt verbessert werden kann.
Das kann insbesondere bei 3-Leiter-Anlagen interessant sein, bei denen eine zuverlässige Stromversorgung und Rückmeldung gleichermaßen wichtig sind.
Auch für Reedkontakte und Hallsensoren geeignet
Der LoDi-RM-16+ v2 ist nicht auf die klassische Gleisrückmeldung beschränkt.
Du kannst die 16 Eingänge beispielsweise für Reedkontakte verwenden. Diese eignen sich unter anderem für verschiedene Car-System-Anwendungen oder zur Erfassung von Fahrzeugen und Bewegungen.
Auch Hallsensoren können angeschlossen werden. Damit stehen Dir weitere Möglichkeiten zur Verfügung, um Bewegungen und Positionen auf Deiner Modellbahnanlage zu überwachen.
So kannst Du beispielsweise Rückmeldungen für Fahrzeuge, Funktionsmodelle oder andere bewegliche Elemente realisieren.
Taster und Weichenrückmeldung
Auch für Tasteraktionen lässt sich der LoDi-RM-16+ v2 einsetzen.
Du kannst die Eingänge beispielsweise verwenden, um Taster an Deiner Anlage auszuwerten und deren Betätigung an die Modellbahnsteuerung zu melden.
Darüber hinaus eignet sich das Modul für die Weichenrückmeldung über Endschalter. Damit kann Deine Steuerungssoftware beispielsweise erkennen, welche Stellung eine motorisch angetriebene Weiche tatsächlich erreicht hat.
Das ist besonders bei automatisierten Anlagen von Vorteil, da die Software nicht nur einen Schaltbefehl sendet, sondern auch eine Rückmeldung über den tatsächlichen Zustand erhalten kann.
S88.2 – Feste Adressen statt verschiebender Rückmeldemodule
Ein wesentlicher Vorteil des LoDi-RM-16+ v2 ist die Verwendung des S88.2-Busses.
Die Adresse des Moduls wird direkt im Gerät gespeichert. Dadurch bleibt die Adresse auch dann erhalten, wenn Du das Modul innerhalb des S88.2-Busses an eine andere Position verschiebst.
Das ist ein deutlicher Vorteil gegenüber klassischen S88-Systemen, bei denen sich die Adressen durch die Reihenfolge der angeschlossenen Module ergeben können.
Für Dich bedeutet das: Du kannst die Hardwarestruktur Deiner Anlage verändern, ohne anschließend die Adressierung in Deiner Modellbahn-Steuersoftware komplett neu anpassen zu müssen.
Gerade beim Umbau oder bei der Erweiterung einer Anlage kann dies viel Zeit sparen.
Kompatibel mit S88N und älteren S88-Systemen
Der LoDi-RM-16+ v2 ist nicht ausschließlich auf den S88.2-Bus beschränkt.
Du kannst das Modul auch an einem S88N-Bus betreiben. Mit einem passenden Adapter ist außerdem der Anschluss an ein klassisches S88-System möglich.
Dabei solltest Du beachten, dass bei Verwendung eines herkömmlichen S88- oder S88N-Busses nicht der vollständige Funktionsumfang des modernen S88.2-Systems zur Verfügung steht.
Damit eignet sich der LoDi-RM-16+ v2 auch für Dich, wenn Du eine bestehende Anlage schrittweise modernisieren und vorhandene Rückmeldetechnik weiterhin nutzen möchtest.
LoDi-RM-16+ v2 – Jetzt mit moderner 32-Bit-ARM-CPU
Die aktuelle v2-Version des LoDi-RM-16+ wurde technisch weiterentwickelt.
Statt der bisherigen 8-Bit-AVR-CPU kommt nun eine moderne 32-Bit-ARM-CPU zum Einsatz. Dadurch profitieren die Rückmeldungen von kürzeren Abfragezeiten und einer robusteren Signalerkennung.
Wichtig für bestehende Anlagen: Anschlüsse, Protokolle und das Verhalten des Moduls bleiben unverändert. Dadurch können bestehende Installationen weiterhin genutzt werden, ohne die Verdrahtung oder Software grundlegend anpassen zu müssen.
Damit bietet die v2-Version zusätzliche Leistungsreserven und Zukunftssicherheit, ohne das bewährte Grundkonzept des LoDi-RM-16+ zu verändern.
Konfiguration mit LoDi-ProgrammerFX
Die Einrichtung des LoDi-RM-16+ v2 erfolgt komfortabel über LoDi-ProgrammerFX.
Du kannst dort das Modul konfigurieren und die einzelnen Rückmeldekanäle übersichtlich verwalten.
Besonders praktisch: Sowohl das Modul selbst als auch jeder der 16 Kanäle kann mit einem eigenen Namen versehen werden.
Du kannst beispielsweise dem Modul den Namen „Hauptbahnhof“ geben und die einzelnen Kanäle mit Bezeichnungen wie „Gleis 1“, „Gleis 2“ oder „Einfahrt“ versehen.
Dadurch behältst Du auch bei umfangreichen Anlagen den Überblick über Deine Rückmeldungen.
Display zur direkten Kontrolle
Der LoDi-RM-16+ v2 verfügt über eine integrierte Displayanzeige.
Im Betrieb kannst Du direkt am Gerät erkennen, welcher Rückmelder aktuell aktiv ist. Außerdem kann die im Modul gespeicherte Adresse angezeigt werden.
Das erleichtert die Einrichtung und Fehlersuche, da Du wichtige Informationen direkt am Rückmeldemodul kontrollieren kannst.
Firmware-Updates über den S88.2-Bus
S88.2-fähige LoDi-Rückmeldemodule können über den angeschlossenen LoDi-S88-Commander LX aktualisiert werden.
Firmware-Updates lassen sich damit komfortabel über LoDi-ProgrammerFX durchführen.
Das bedeutet für Dich: Dein Rückmeldemodul kann bei zukünftigen Weiterentwicklungen und Verbesserungen aktualisiert werden, ohne dass das Gerät ausgebaut oder manuell mit einer separaten Programmierschnittstelle geflasht werden muss.
Für wen ist der LoDi-RM-16+ v2 geeignet?
Der LoDi-RM-16+ v2 ist besonders interessant für Dich, wenn Du:
-
eine 3-Leiter-Modellbahn betreibst
-
bis zu 16 Rückmeldekanäle benötigst
-
einen Rückmelder für Gleisbelegung suchst
-
Reedkontakte auswerten möchtest
-
Hallsensoren in Deine Anlage integrieren möchtest
-
Tasteraktionen über Deine Modellbahnsoftware erfassen möchtest
-
Weichenstellungen über Endschalter rückmelden möchtest
-
ein Car-System mit Reed- oder Hallsensoren überwachen möchtest
-
auf den modernen S88.2-Bus setzen möchtest
-
Wert auf feste Moduladressen legst
-
bestehende S88N-Technik weiterverwenden möchtest
-
Deine Anlage schrittweise modernisieren möchtest
-
ein kompaktes und vielseitiges Rückmeldemodul suchst
Technische Daten
Produkt: LoDi-RM-16+ v2
Produkttyp: 16-fach Rückmeldemodul
Einsatzbereich: 3-Leiter-Gleisrückmeldung, Reedkontakte, Hallsensoren, Taster und Endschalter
Anzahl Rückmeldekanäle: 16
Bus-System: S88.2
Kompatibilität: S88.2, S88N sowie mit Adapter ältere S88-Systeme
CPU: 32-Bit-ARM-CPU
Adressierung: Feste, im Modul gespeicherte S88.2-Adresse
Adressverschiebung: Keine Änderung der Moduladresse bei Positionswechsel innerhalb des S88.2-Busses
Display: Ja
Individuelle Modulbezeichnung: Bis zu 16 Zeichen
Individuelle Kanalbezeichnung: Bis zu 16 Zeichen je Kanal
Konfiguration: LoDi-ProgrammerFX
Firmware-Update: Über den S88.2-Bus möglich
Stromversorgung Digitalklemme: 12–24 V
Belastbarkeit: Bis zu 3 A dauerhaft beziehungsweise 5 A kurzzeitig pro Ausgang
Geeignet für: Alle gängigen Spurweiten
Abmessungen: ca. 130 × 115 × 45 mm
Gewicht: ca. 167 g
Lieferumfang
1 × LoDi-RM-16+ v2: 16-fach Rückmeldemodul für 3-Leiter-Systeme sowie Reedkontakte, Hallsensoren, Taster und Endschalter
Hinweis: Für die Nutzung des vollständigen S88.2-Funktionsumfangs wird ein kompatibles S88.2-Interface, beispielsweise der LoDi-S88-Commander LX, benötigt. Ein S88-Buskabel ist beim einzelnen LoDi-RM-16+ v2 nicht Bestandteil des Lieferumfangs.
Fazit
Der LoDi-RM-16+ v2 ist ein besonders vielseitiges 16-fach Rückmeldemodul, das speziell für 3-Leiter-Modellbahnen entwickelt wurde und gleichzeitig zahlreiche weitere Einsatzmöglichkeiten bietet.
Mit dem integrierten Diodentrick, der 16-fach Rückmeldung, der Unterstützung für Reedkontakte, Hallsensoren, Taster und Endschalter sowie der modernen S88.2-Technik erhältst Du ein flexibel einsetzbares Modul für unterschiedlichste Aufgaben auf Deiner Modellbahnanlage.
Die neue 32-Bit-ARM-CPU der v2-Version sorgt für kürzere Abfragezeiten und eine robustere Signalerkennung. Gleichzeitig bleiben bestehende Installationen dank unveränderter Anschlüsse und Protokolle kompatibel.
Kurz gesagt: Wenn Du ein leistungsfähiges und vielseitiges Rückmeldemodul für Deine 3-Leiter-Modellbahn suchst, das Du gleichzeitig für Reedkontakte, Hallsensoren, Taster oder Weichenrückmeldungen einsetzen kannst, bietet Dir der LoDi-RM-16+ v2 eine flexible Lösung. Besonders die feste S88.2-Adresse und die Möglichkeit, das Modul innerhalb des Busses frei zu verschieben, machen es zu einer komfortablen und zukunftssicheren Ergänzung für Deine digitale Modellbahn. (lokstoredigital.jimdoweb.com)
