Modellbahn Displays – 5V Gleich-Spannungsregler

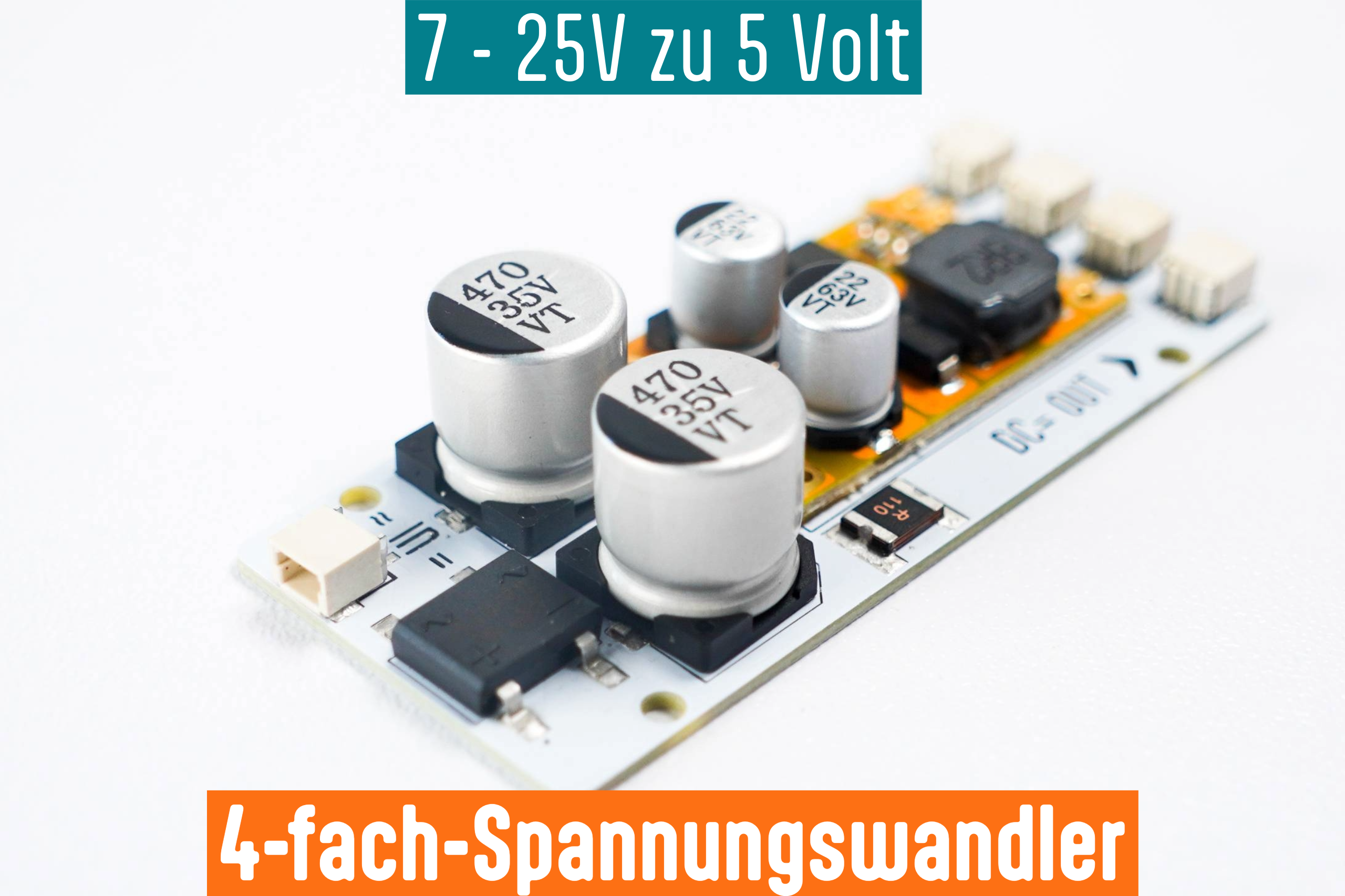

Der Spannungswandler versorgt bis zu vier kompatible Modellbahn-Displays stabil mit 5 V und bindet sie in eine vorhandene Modellbahn-Stromversorgung ein. Damit entfällt für jedes angeschlossene Display ein separates USB-Netzteil.
Auf einen Blick
Produktspezifikationen
Identifikation
Modell und Einordnung
Technik und Ausstattung
Anwendung

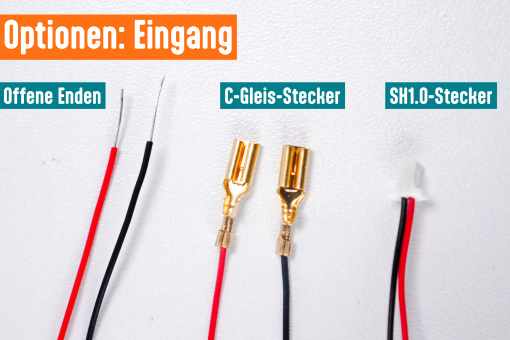

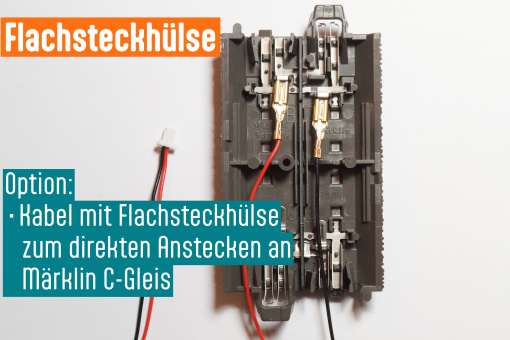

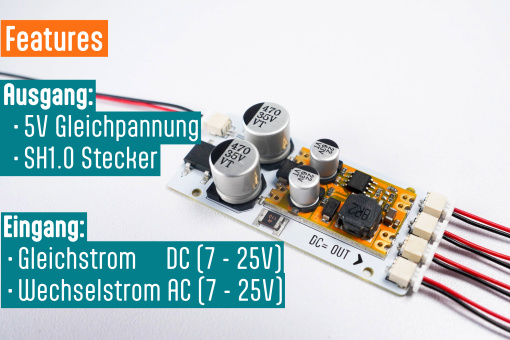

Ein Gleichstrom-Netzteil mit 7–25 V schließt du an den DC-Eingang des Wandlers an. Digitalen Gleisstrom nutzt du über den AC-Eingang. Für einen Wechselstromtrafo, etwa einen Lichttrafo, benötigst du zusätzlich einen geeigneten Gleichrichter, da der Wandler die Sinusspannung nicht ausreichend glättet. Für den Anschluss stehen offene Kabelenden, ein SH1.0-Stecker oder eine Flachsteckhülse für das Märklin C-Gleis zur Verfügung. Prüfe vor dem Anschluss Spannung, Polarität bei Gleichstrom und die Gesamtlast aller Displays.
Einrichtung und Einbau

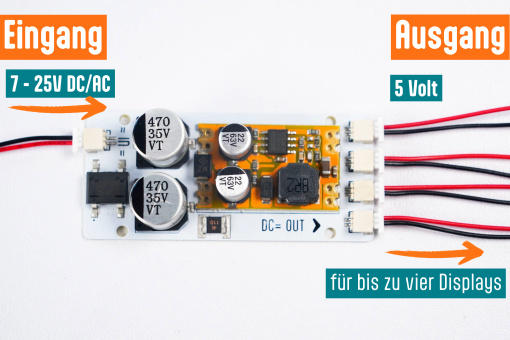

Der Wandler ist für Displays von Modellbahn Displays mit SH1.0-Stromanschluss vorgesehen. Bis zu vier Geräte sind möglich, sofern ihre gemeinsame Stromaufnahme den maximalen Ausgangsstrom von 1 A nicht überschreitet.
Im Video ansehen
Sieh dir Produkt und Anwendung direkt im Video an. Die Wiedergabe startet erst nach dem Anklicken auf YouTube.
Modellbahn-Displays im praktischen Einsatz
Erst mit deinem Klick öffnest du YouTube. Dabei wird unter anderem deine IP-Adresse an YouTube übermittelt. Das Video startet nicht automatisch.
Das Praxisvideo zeigt die versorgten Displays und das Zusammenspiel der Systemkomponenten auf der Anlage.
Herstellerunterlagen
In unserer Werkbank zeigt dir „Bildschirme auf der Anlage“, wie du Displays auf der Anlage platzierst und Stromversorgung und Steuerung planst.
Lieferumfang
Modellbahn Displays – 5V Gleich-Spannungsregler
- 1 × Spannungswandler
- 1 × gewählte Anschlussleitung
Alles auf einem Blatt
Du kannst dir die Angaben zu diesem Artikel als PDF herunterladen – zum Ausdrucken oder für deine Sammlungsunterlagen.
PDF-Datenblatt zu Art.-Nr. N11722
Gut zu wissen: Herstellerabbildung. Farbwirkung und Ausführung können in Details vom Foto abweichen; maßgeblich sind Produkt, Verpackung und Herstellerunterlagen.
Kein Spielzeug und nicht für Personen unter 14 Jahren geeignet. Nur in trockenen Innenräumen und mit einer für das Produkt geeigneten Stromversorgung verwenden. Die angeschlossenen Display-Controller dürfen ausschließlich mit 5 V Gleichspannung versorgt werden; eine höhere direkt angelegte Spannung kann sie beschädigen. Trenne die Versorgung vor Montage-, Anschluss- oder Wartungsarbeiten. Netzteil und USB-C-Kabel gehören nur zum Lieferumfang, wenn sie ausdrücklich genannt sind. Maßgeblich sind die Angaben auf Produkt, Verpackung und Herstellerunterlagen. Abgebildete Gleise, Fahrzeuge, Gebäude, Figuren, Werkzeuge und weitere Dekoration gehören nur zum Lieferumfang, wenn sie ausdrücklich genannt sind.
